袋式除尘器是电力、冶金、化工、建材等行业的重要设备，其运行效率和运行状态需要实时监测；尤其是在破袋状态，除尘器即使出现一个破袋都可能导致排灰浓度迅速升高，且气流通过滤袋上很小的破洞会导致该滤袋及周围邻近滤袋的快速损坏，造成灾难性的损失，因此必须实时监测除尘器，及时更换或关闭破袋。

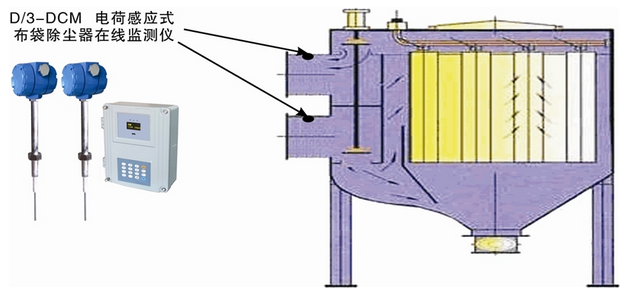

电荷感应式布袋除尘器在线监测仪，采用国际最新的交流电荷耦合技术、数字信号处理技术，能准确地监测除尘器破袋状态，并输出报警，还可随时在线监测每一箱体和总管中粉尘浓度。由于采用无源交流电荷耦合技术，装置不受环境温度、压力影响，稳定性高。采用插入式结构，安装方便。传感器探头采用特制的耐磨合金材料，无需吹扫，真正做到了免维护。

二、产品应用范围

该仪器广泛用于电力、冶金、化工、建材等布袋除尘系统

在线监测每一箱体和总管中粉尘浓度，准确掌握除尘效率

在线监测系统是否出现破袋状态，及时报警及时处理

三、设备构成

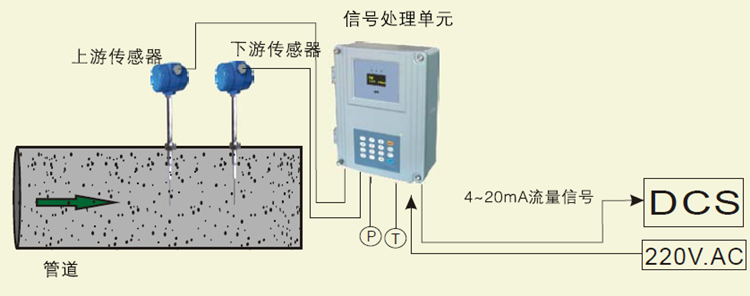

电荷感应式布袋除尘器在线监测仪由上、下游传感器和信号处理单元构成。

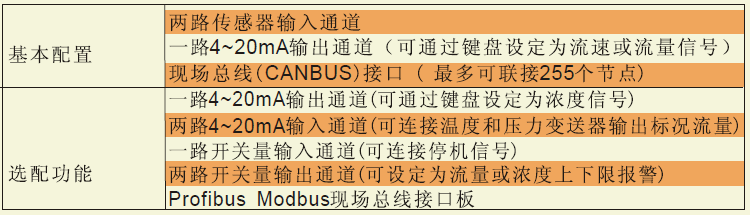

基本配置

两路传感器输入通道

一路4~20mA输出通道（可通过键盘设定为流速或流量信号）

现场总线(CANBUS)接口 ( 最多可联接255个节点)



选配功能

一路4~20mA输出通道(可通过键盘设定为浓度信号)

两路4~20mA输入通道(可连接温度和压力变送器输出标况流量)

一路开关量输入通道(可连接停机信号)

两路开关量输出通道(可设定为流量或浓度上下限报警)

Profibus  Modbus现场总线接口板

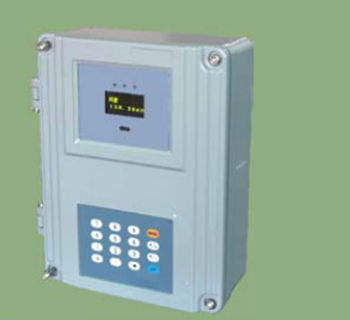

信号处理单元功能配置

四、装置特点

1、  在线实时监测进风口与出风口的粉尘浓度与流速；

2、  出现破袋状况可及时显示与报警（可对破袋报警线进行设定）；

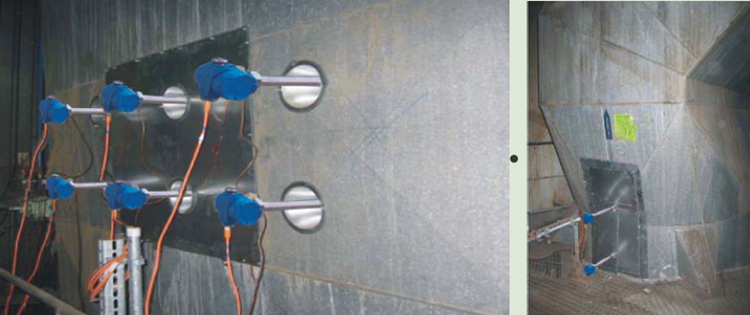

3、  插入式无源传感器探头，无需维护与清扫，实现真正意义上的免维护；

4、  不受粉尘流动形式和气流类型影响；

5、  100%的线性度，1‰的重复度；

6、  风道中的粉尘含量或传感器上的积灰不影响系统的测量精度；

7、  传感器具有极高的耐久性，并且耐高温高压；

8、  传感器的安装与更换非常简单并且不需要重新标定；

9、  只需要很短的直管段便可以达到非常高的测量精度；

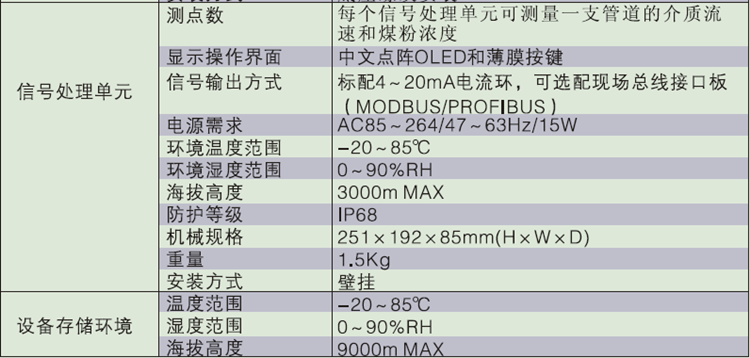

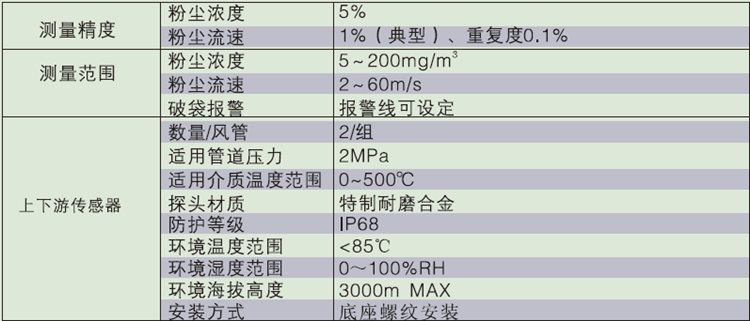

五、技术指标
