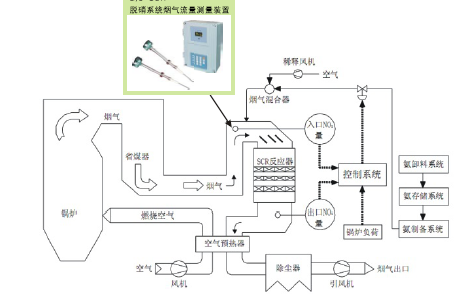

脱硝系统烟气流量测量

您的位置:首页 > 过程控制产品 > 电力检测运行仪表 > 脱硝系统烟气流量测量 > 交流电荷感应式脱硝系统烟气流量测量装置

交流电荷感应式脱硝系统烟气流量测量装置


一、产品特点

测量数据准确,连续性、实时性好
适合高温、高粉尘、强腐蚀性现场环境
探头感应范围大,适合大管道直管段少的烟气流量测量
测量数据不受测量介质、湿度、灰分黏性、管道压力、温度的影响
流量测量无需标定,不存在漂移
探头采用耐磨、耐腐合金,寿命长
免维护设计,无需额外配置吹扫设备,不存在设备堵塞问题
安装简便,无需维护


二、设备构成

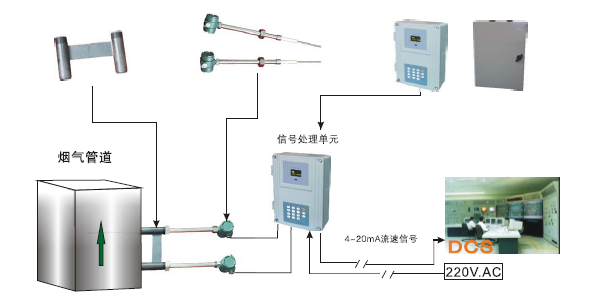

D/3- SCR脱硝系统烟气流量测量装置是由上下游传感器、信号处理单元、安装底座和外挂电气箱构成。

三、D/3- SCR  烟气流量测量装置检测原理

在动态状态下,任何两种不同物质将相互感应产生电荷。D/3  型系列产品正是利用介质流经传感器探头时与探头所产生的感应电荷信号,通过交相关性原理和数字信号处理技术来精确测量烟气流速。

流速测量原理:流速的测量是由一对与管道垂直并且相互平行的传感器完成的。每对传感器分为上游传感器和下游传感器,根据交流电荷感应原理,即烟气在流经一对传感器时,在上下游传感器表面感应随机电荷信号,两组随机信号在经过相关性计算后就能获得二个信号的高精度时差(烟气经过二个传感器所用时间);上下游传感器之间的距离是恒定的,从而可以准确的计算出流速。在输入风道的截面积后就可测得体积流量;当装置接入温度和压力变送器后就可以计算出标准状况下的体积流量。

采用交流电荷感应技术测量流速,由于只关心介质通过上下游传感器时产生的电荷信号的时差,因而测量精度不受介质成份的变化及周边环境如:温度、压力、湿度等变化的影响,可实现高精度稳定的流量测量。



四、设备安装

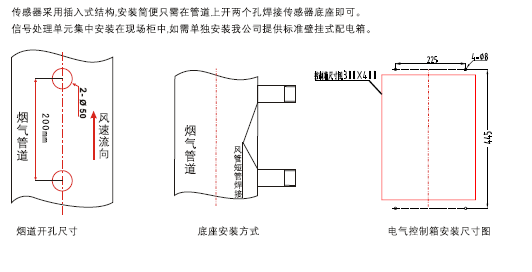

传感器采用插入式结构,安装简便只需在管道上开两个孔焊接传感器底座即可。
信号处理单元集中安装在现场柜中,如需单独安装我公司提供标准壁挂式配电箱。
