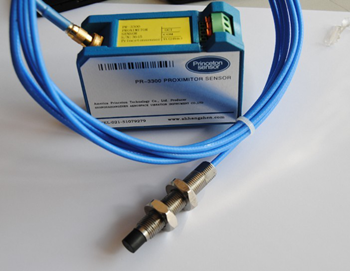

电涡流传感器
型号：PR-3300
 电涡流传感器的原理是,通过电涡流效应的原理，准确测量被测体(必须是金属导体)与探头端面的相对位置，其特点是长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及预测性维修。
技术指标

1.线性量程、线性范围、线性中点、非线性误差、最小被测面

探头直径	线性量程 (mm)	线性范围 (mm)	线性中点 (mm)	非线性误差	最小被测面(mm)
φ5	1	0.25～1.25	0.75	±1%	φ15
φ8	2	0.50～2.50	1.5	±1%	φ20
φ11	4	1.0～5.0	3.0	±1%	φ30
φ25	12	1.5～13.5	7.5	±1.5%	φ50
φ50	25	2.5～27.5	15	±2%	φ100


※ 非线性误差指实际输出值与理论值(按标准特性方程计算)最大误值。
2.平均灵敏度（线性范围内输出变化除线性范围）

探头          直径     输出	φ5	φ8	φ11	φ25	φ50
负电压	8V/mm	8V/mm	4V/mm	0.8V/mm	0.4V/mm
4～20mA	16mA/mm	8mA/mm	4mA/mm	1.33mA/mm	0.64mA/mm


   平均灵敏度误差：≤±5％
3. 动态特性
频响：0～10kHz
幅频特性:0～1kHz衰减小于1%，10kHz衰减小于5%
相频特性:0～1kHz相位差小于－10°，10kHz相位差小于－100°
4.互换性误差≤5%
5. 工作温度
探头：工作温度-50～ +175°C  温漂≤0.05%/°C
前置器：工作温度-50～ +120°C  温漂≤0.05%/°C
6.工作介质：空气、油、水。
7.探头最大工作压力：12Mpa
选型示例：

例1：PR-3300T08-M10×1-B-01-05-50

表示：普林斯顿PR-3300电涡流传感器，探头直径φ8、壳体螺纹M10×1、标准安装方式、无螺纹长10mm、壳体长度50mm、电缆长度5m、不带铠装。

例2：PR-3300YT08HP-M10×1-B-01-05-50

表示：普林斯顿PR-3300XL系列一体化电涡流传感器，探头直径φ8、壳体螺纹M10×1、标准安装方式、无螺纹长10mm、壳体长度50mm、电缆长度5m、不带铠
